Een warmtewisselaar is een van de belangrijkste componenten in een cv-ketel of warm tapwaterketel. De warmtewisselaar verwarmt het water en geeft deze warmte vervolgens af aan het verwarmingssysteem van het gebouw. Wil je meer weten over de werking van een warmtewisselaar? In dit blog geven we antwoord op je vraag.
Werking warmtewisselaar

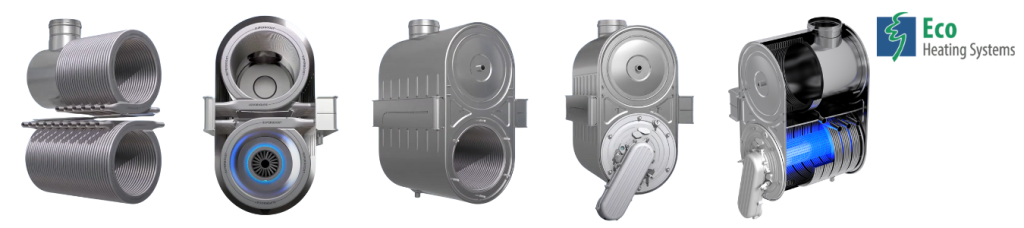

De warmtewisselaar is het centrale component in een cv-ketel en is gemaakt van roestvrij staal. Binnenin de wisselaar bevindt zich de brander. De elektrische ontstekingspen van de brander zorgt voor een vonk, waarmee het aardgas vlam vat en begint te branden. Het water in het verwarmingssysteem wordt in beweging gebracht door een modulerende pomp. Rondom de brander bevinden zich coils of spoelen (buizen) waar het water doorheen loopt. Door de warmte van de brander wordt het water in de coils verwarmd. Het opgewarmde water wordt vervolgens getransporteerd richting de radiatoren of vloerverwarming. Door de warmteafgifte in de radiator koelt het water af, waarna het weer richting de warmtewisselaar in de cv-ketel wordt gestuurd om het opnieuw te verwarmen. Bekijk ook onze video over de warmtewisselaar. Hier leggen we de werking van de warmtewisselaar verder uit.
Warmtewisselaar in een hoogrendementsketel

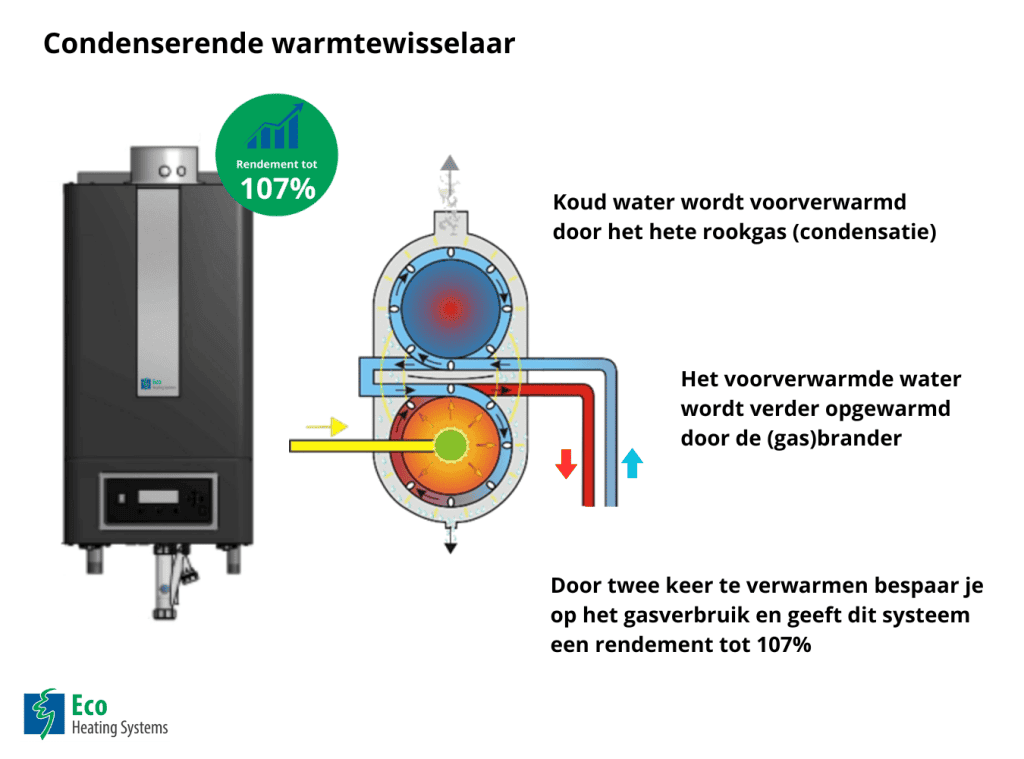

Een hoogrendementsketel bestaat uit twee verwarmingsgedeeltes. Een gedeelte waarin het water wordt verwarmd door middel van de brander. En een gedeelte waarmee water wordt verwarmd door condensatie. De zogenaamde Duo ketel. Door de verbranding van gas komt er heet rookgas vrij dat in het eerste gedeelte van de ketel wordt gecondenseerd. De rookgassen bestaan voornamelijk uit waterdamp. Door deze te condenseren wordt er warmte-energie gewonnen uit dit proces. Er ontstaan hete waterdruppels waarmee het water dat door de coils stroomt opgewarmd wordt. In het tweede gedeelte van de warmtewisselaar wordt het voorverwarmde water verder opgewarmd door de (gas)brander tot de ingestelde temperatuur.
Hoe wordt het water verwarmd in een HR-ketel?
Het afgekoelde water dat uit een radiator of vloerverwarming richting de cv-ketel wordt gepompt loopt als eerste door de coils in het bovenste gedeelte van de ketel. De hete druppels uit het condensatieproces verwarmen het water voor de eerste keer. Vervolgens loopt het opgewarmde water door naar het onderste gedeelte van de ketel, waar het verder wordt verwarmd door de brander. Zo ontstaan er twee verwarmingsmomenten in een hoogrendementsketel, waardoor de ketel minder gas verbruikt en tegen een hoger rendement haar warmte levert.
Rendement van een HR-ketel
De condensatie in een HR-ketel zorgt voor een extra verwarmingsmoment. En hiermee levert de ketel duurzame warmte. Door de condensatie halen de CB ketels van Eco Heating Systems een rendement tot 107%. De hoeveelheid energie die wordt opgewekt ligt hiermee hoger dan de energie die de ketel verbruikt om het water op te warmen. Op jaarbasis bespaar je hiermee aanzienlijk op je gasverbruik en verwarm je op een duurzame manier je bedrijfspand. Ook de warm tapwaterketels van Eco Heating systems halen dit hoge rendement door het unieke Eco Injectie Systeem. Hiermee wordt ook het warme tapwater duurzaam verwarmd.
Onderhoud warmtewisselaar is belangrijk
De warmtewisselaars in de toestellen van Eco Heating Systems zijn gemaakt van RVS. Het voordeel van een RVS warmtewisselaar is dat deze over het algemeen langer mee gaat dan bijvoorbeeld een aluminium wisselaar. RVS is minder gevoelig voor wisselende PH-waardes, het kan goed tegen hoge temperaturen en RVS is minder gevoelig voor verstoppingen en vuil. Onderhoud van de warmtewisselaar en de cv-ketel is daarentegen zeer belangrijk. Regelmatig onderhoud verlengt de levensduur van zowel de ketel als van de warmtewisselaar. Als er weinig onderhoud wordt uitgevoerd wordt de kans op een vervuilde warmtewisselaar groter. Hierdoor functioneert de wisselaar minder goed, is de kans op storingen groter en verbruikt het apparaat meer gas om de juiste hoeveelheid warmte te leveren. Wil je meer informatie over het onderhoud van onze cv-ketels? Neem dan contact op met onze servicedienst.
Meer weten?
Wil je meer weten over de warmtewisselaar in onze cv-ketels en warm tapwaterketels? Of wil je meer weten over de werking van een cv-ketel, onze producten en werkwijze? Neem dan gerust contact met ons op. We staan klaar om je te helpen.
